수동 벽스위치 스마트하게 만드는 방법 이너릴레이 Zigbee 활용하기








기존에 모든 집의 벽 스위치를 완제품으로 구매해서 교체하려고 AI Power Manger를 구매했지만 집 벽 스위치 구조 상 연결된 구조가 달라서 사이즈도 맞지 않아서 어려움이 있었습니다. 그래서 항상 마음속으로만 구매해 봐야지, 실패하면 어쩌지? , 중성선이 뭐지? 라면서 고민하던 이너릴레이를 구매해 봤습니다.


이너릴레이는 기존 벽 스위치를 그대로 사용하면서 전원선과 전등선 중간에 중계기 역할을 하는 제품입니다.

이전에도 와이파이형태로 있었고, 전등이나 제품에 결선해서 사용하는 제품도 많았습니다.

하지만 역시 다양한 기기제어를 위한 연동은 Zigbee나 Matter 제품인 거 같아서 광군절을 기념해 2개를 테스트 용으로 구매해 봤습니다.



* Zigbee / Matter 제품을 사용하기 위해서는 Zigbee와 Matter를 지원하는 허브 혹은 스테이션이 있어야 작동합니다.


제품 구성품









제품은 생각보다 빨리 도착했습니다, 제품은 해외직구를 통해 구매해야 하기 때문에 중성선을 필요로 하는 모델인지 아닌지를 잘 확인하신 후 구매하셔야 하며, Zigbee나 Matter를 지원하는 제품을 구매하시기를 권장드립니다.



 필자는 1갱 즉 1구의 스위치를 구성하기 위해 1갱제품을 구매했습니다, 다양한 스위치 모듈이 있기 때문에 필요한 제품을 구매하시기를 권장드립니다.



제품의 구성품은 이너릴레이 스위치 / 커패시터 / 사용설명서로 구성된 것을 확인할 수 있습니다.

커패시터의 경우 연결 후 전등이 깜빡일 때 전등에 연결해 주면 깜빡이는 현상을 제거할 수 있습니다.




제품 설치하기



* 본 제품은 전기 작업을 필수로 하는 제품으로 전기사용 시 꼭 주의하셔서 사용하시기 바라며, 두꺼비집을 내려 전원을 차단하신 후 설치를 시작하시길 권장드립니다.






제품 설치는 밝은 날 즉 주간에 제품을 설치하기를 권장드립니다, 모든 전원 차단 후 집에 설치된 벽 스위치를 뜯어내면 전원선과 전등선이 연결된 제품의 전선이 보입니다.



이 전선을 이너릴레이에 연동하여 Zigbee연결을 통해 스마트한 전구로 만들 수 있습니다.








제가 구매한 제품의 스펙시트를 확인해 봤을 때 1개의 채널을 구성할 수 있고 지원하는 전력과 최대 W 수를 확인 후 사용하시길 권장드립니다.



연결방법은 사용설명서에 따라 구성을 해보면 아래와 같은 이미지로 구성이 가능합니다.






분전함(벽)에서 나온 전원선과 전등선을 L과 L1에 연결하고 추가적으로 전선을 연결하여 연결선을 기반으로 전원선과 전등선을 분리했던 스위치에 연결해 주면 1갱 이너릴래이 연결은 쉽게 마무리할 수 있습니다.






먼저 벽스위치에서 떼어낸 전원선과 전등선을 L과 L1에 연결한 후 모습입니다.

이 상태에서는 전원이 공급된 상태로 남은 COM과 S1에 전선을 연결해 주면 스위치등의 스위치를 사용할 수 있습니다.






기본적으로 동봉된 전선이 없어 별도로 전선을 구매하여 COM과 S1의 전선을 연결해 스위치에 연결을 마무리해주고 전선을 깔끔하게 정리 후 분전함에 넣어 정리를 해줬습니다.








모든 마무리가 끝나면 두꺼비집을 올려 전원을 공급해 전등이 잘 작동하는지 확인 후 제품의 상단에 있는 페어링 버튼을 눌러주세요.






페어링 버튼을 5초간 누르고 있으면 파란색 불이 깜빡이면서 제품을 연결할 준비과정이 끝이 납니다.

페어링을 꼭 설치하는 과정에 하지 않아도 괜찮지만 설치할 때 하시는 게 연결 방법이 더 쉽습니다.



만약 기기를 사용하시다가 페어링이 끊어지거나 문제가 있어 offline으로 보일 경우 재 페어링 방법은

벽 스위치를 껐다 켰다 껏다 켰다 를 5번 반복하면 천장등이 깜빡이면서 페어링 모드로 진입합니다.











이너릴레이 설치 후 벽 스위치 방향이 어떤 방향이든 전원을 통해 공급하고, 중계기 역할을 하는 이너릴래이 때문에 언제 어디서든 스위치방향이 반대로 있어도 전원을 켜고 끄고 가 가능합니다.



기존에 사용하던 제품은 wifi 제품이라 상시 제품에 전원공급이 필요해서 전원을 끄면 밖에서 제어를 못해 아쉬웠지만 이번 제품은 대만족입니다 :)





여기까지 하면 제품을 설치하는 과정은 끝이 납니다. 이제 제품을 스마트싱스 스테이션을 통해 Zigbee 연결을 해보고 루틴을 통해 자동화 서비스를 만들어 보겠습니다.


스마트싱스 스테이션 Zigbee 연동하기








스마트싱스 앱 실행 후 우측 상단에 메뉴를 통해 기기추가를 진행해 줍니다.






기기 추가 메뉴에서 해당 제품이 제휴사 기기일 경우 목록에서 선택해 주거나 검색을 통해 제품을 검색할 수 있으며,

페어링 모드로 진입한 상태이기 때문에 주변 검색을 통해 제품을 검색해 보도록 하겠습니다.



집에 설치한 허브가 많을 경우 내가 연결할 허브를 선택하신 후 페어링을 진행할 수 있습니다.

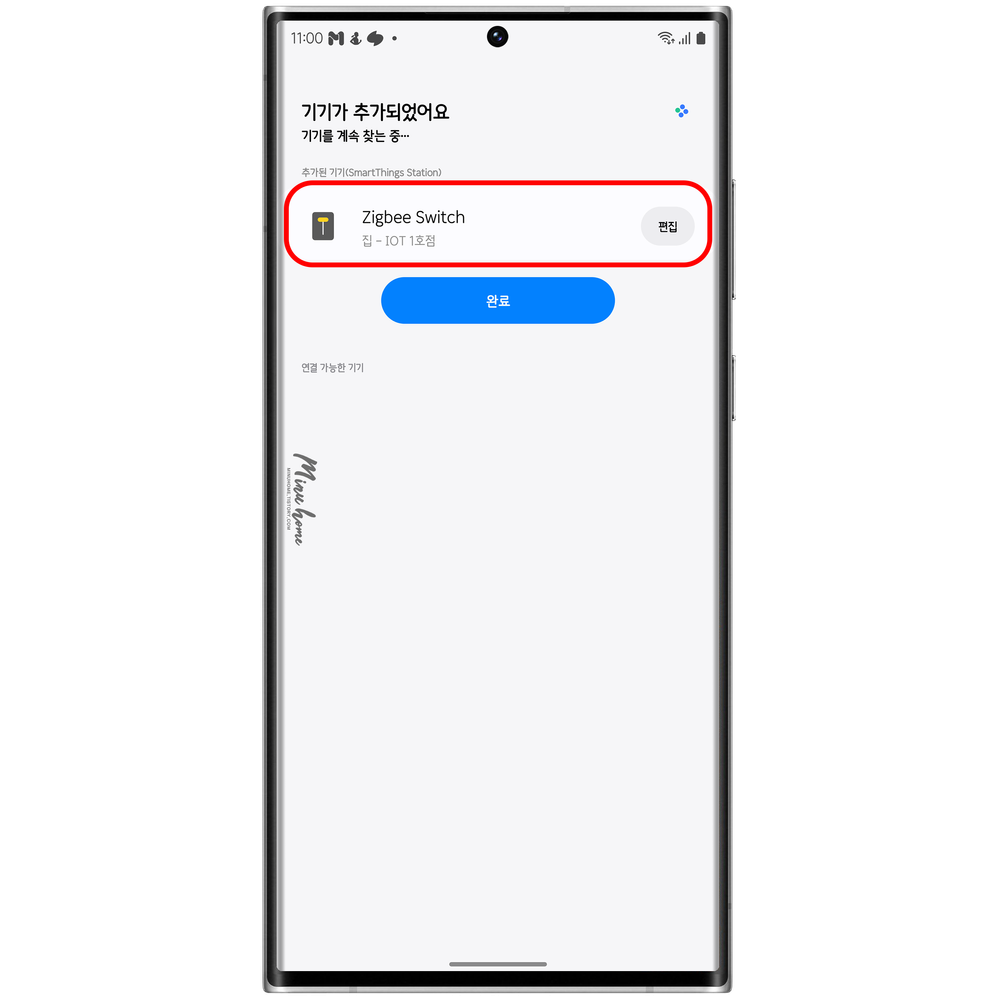

기기 찾기 과정이 끝이 나면 내가 구매한 제품의 제품명 "Zigbee Switch"가 목록에 나타나며, 편집을 눌러 제품명을 바꿔 사용하기 편하게 아이콘을 바꿔줄 수 있습니다.



모든 작업이 끝나면 완료를 눌러 기기를 등록하는 과정을 마무리할 수 있습니다.








기기를 추가하면 기기를 앱을 통해 제어할 수 있으며, 루틴과 전원이 켜지고 꺼진 기록을 확인할 수 있습니다.

유용하게 루틴을 활용하면 똑똑하고 스마트한 자동화를 만들 수 있습니다.


똑똑해진 스마트 벽 스위치 자동화 만들기






저는 컴퓨터방을 통해 업무를 보거나 개인의 취미시간을 보내는데, 특히 저녁에는 스마트싱스 스테이션의 버튼을 눌러 전원을 켜고 끄고 했었습니다.



이 과정을 이번에 PC의 전원을 켰을 때 컴퓨터방의 전등이 켜지도록 자동화를 만들어 저녁(일몰시간)에 맞춰 작동하도록 만들어봤습니다.



PC를 사용하기 위해 PC에 전원을 넣으면 자동으로 전등이 켜지기 때문에 PC 사용 시 전등을 따로 켜지 않아도 편했습니다.

그와 반대로 끄기 동작도 만들어주면 PC 종료 후 마무리하는 과정의 전등 끄기 과정도 자동화로 끝낼 수 있었습니다.




마치며






점점 스마트해지는 스마트 홈 구축에 재미를 느끼고 있습니다:)

사실 이게 Zigbee와 Matter 지원 기기가 많아지면서 센서와 다양한 기기연동을 할 수 있는 거 같습니다.



기존에는 wifi 로만 구축했던 공간을 더 다양한 기기가 많아지면서 자동화를 통해 손대지 않고, 음성명령 없이 바로바로 빠르게 일상을 스마트하게 보낼 수 있어 좋습니다.



테스트용으로 2개 구매했지만, 모든 방에 이제 구축을 해서 더 쉬운 전등 제어와 구성을 진행해 봐야겠습니다.

처음이라 많이 걱정하고 겁도 났지만 막상 설치하고 나니 너무 편하고 좋네요 :)
