[후기/팁] #19 전등을 스마트하게, 아카라 2구 스위치 (중성선x) 설치&활용기 🔧

(게시글 작성 시간: 09-06-2024 10:53 PM)
2203 보기
FreestyleN
Expert Level 5
옵션
SmartThings


안녕하세요, FreestyleN 입니다! 😀

집에 조명들을 하나 둘 넣고,
센서들과 직접 만든 IOT 장치들을 넣으며
스싱을 조금씩 확장해나가고 있는데요!

오늘은 확장의 세번째 순서로
집안의 복도 스위치를 원격 컨트롤이 가능한
아카라 2구 스위치 (중성선x) 제품을
설치해볼까 합니다.

그동안 집의 전등 관리를 할 때
푸시미니와 같은 외부장치를 사용했었는데,
처음에는 좋았지만, 점점 기기가 많아지고

장시간 사용하다보니,
물리적으로 파손이 되어서 작동을 못하거나
아무래도 와이파이 환경에서 작동하다보니
간혹 정말 필요할 때 작동이 안될 때가 꽤 있었는데요🤔

그래서 이번기회에 원격 컨트롤이 가능한
아카라 2구 스위치 (중성선 x)를 설치해
천장 전등을 아주 그냥 서마트하게 만들어 보겠습니다!


참고!
이번 스위치는 전기️ 를 만지는 부분이기에,
설치할 때 전기안전에 유의하며 설치하시고
(차단기 차단, 장갑착용등)

최대한 설명을 자세히 해두었으나
만약 정확하게 설치를 할 자신이 없다면,
전문가에게 설치를 맡기시기를 권장드립니다.

+ 함께 참고하면 좋은글 - 간접등 만들기

-------
특징 (출처: 삼성닷컴 상세페이지)

아카라 2구 스위치 (중성선x) 제품은
집에 있는 전등 스위치를
스마트하게 컨트롤 할 수 있는 똑똑한 스위치 인데요!

특히, 중성선*이 필요가 없어
집에 특별히 중성선을 따로 만들어 줄 필요없이
간편히 설치할 수 있어 좋았고,

*중성선 (natural line)
중성선(N상 : Neutral conductor)은 단상3선식의 경우나 3상 교류 계통에서 변압기를 Y결선 하는 경우에 그 중성점에 접속되는 전선(인출한 선)을 말합니다.

출처: 구글 검색



무엇보다 필요에 따라 원하는 조건으로
자동화해서 쓸 수 있다는 점이
가장 마음에 드는 포인트 이었습니다😀

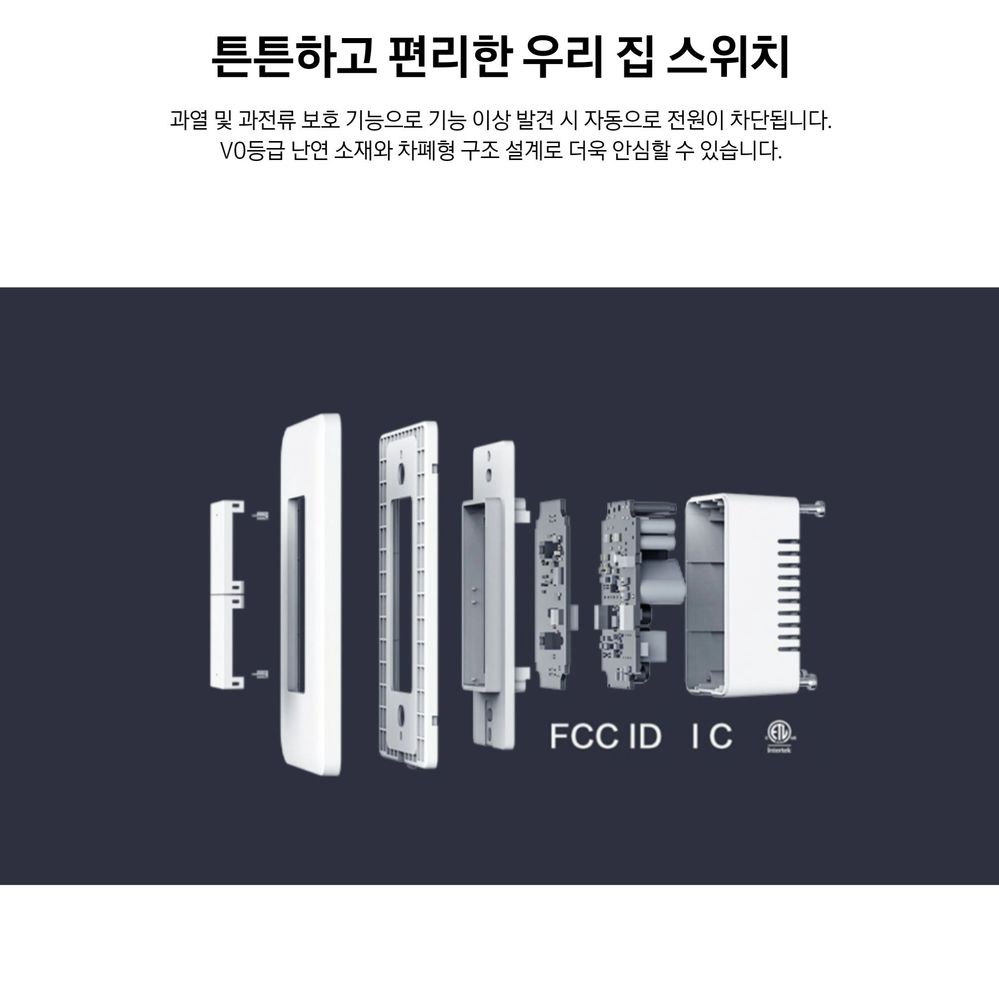

추가로 과열보호기능과 난연소재 사용 등
안전과 관련해서도 잘 구비되어 있었습니다. 👍


그러면 사용하기 전,
구성품을 살펴보고 설치를 해보겠습니다.



-----
언박싱 & 구성품 살펴보기

먼저 박스부터 살펴보면


앞부분에 기기사진이 크게 나와있고,

뽁뽁이를 제거하면 본품 등장!뽁뽁이를 제거하면 본품 등장!


옆부분에는 기기의 간략한 특징이 있습니다.



+ 밑부분 (제품 정보, 인증마크)

제품 정보제품 정보


이제 박스를 개봉하면,



구성품은 다음과 같습니다.


(차례대로)
부속품전선표시 스티커, 본체 고정 나사 (긴 나사),
안커버 고정 나사 (짧은 나사),
전선 연결 커넥터, 설명서
본품 본체, 안커버, 겉커버



+설명서 사진

설명서 (앞, 뒷면)





버튼 소리
조용히 딸깍딸깍거리는 느낌 입니다.
(비유를 해보면 서걱서걱 저소음 마우스🖱 누르는 느낌? 이라고 생각하시면 됩니다.)



-----
본격적으로 설치하기 전에...

설치하기 앞서
작업을 보다 수월하게 하기 위해
우선, 커넥터를
스마트 스위치(본체)의 전선과 먼저 연결해줍니다.
(장갑을 끼고 시작하는 것을 권장드립니다.)

이 본체에 커넥터 연결!이 본체에 커넥터 연결!
이 본체와 커넥터를 연결하면 됩니다!



연결방법은 주황색 부분을 위로 올리고
전선을 넣은 후, 내려서 고정시켜 주면 됩니다.
커넥터 방식이라서 크게 어렵지는 않았습니다.




(그렇게 해서 총 3개 연결하기!)




-----
설치하기 installing

(앞의 과정을 마치고..)
먼저 기존에 있던 스위치를 제거하기 전,
장갑을 껴주고
두꺼비집(누전차단기)를 내려준 다음 시작합니다!




⚠️ 안전!!
항상 전기 작업할 때는 맨손으로 작업하지 마시고,
장갑을 착용한 후 작업해주세요!
감전의 위험이 있을 수 있습니다!!
(렌턴도 설치환경이 어둡다면 같이 준비해주세요!!)



이제 모든 사전준비가 끝났다면,
본격적으로 설치를 해보겠습니다.

--------

1. 기존 스위치의 나사를 푼 다음,

일반적인 스위치 제거방법 (스위치에 따라 다를 수도 있음.)





2. 선을 빼기 전, 기존의 스위치 사진을 찍어주세요.
사진을 찍어두는게 햇갈리지 않고
작업할 수 있기 때문에 반드시 해두시길 바랍니다!

전선 구조도 사진📷 꼭꼭 찍어두기!!





3. 그다음, 일자드라이버로 전선들을 제거해준 다음,
(위의 사진을 통해 설명드리면, 흰색 부분과 녹색부분을 1자 드라이버로강하게 누르면서 제거하시면 됩니다. 이 작업 할 때 손조심 ️ 하세요!!)



4. 전선 표시 스티커로
각자의 전선에 스티커 🏷 를 붙여줍니다.

보통은 빨간선이 활선(전기가 들어오는 선)이고,
나머지 검은선이나 파란선등은
전구 개별 컨트롤 스위치 입니다. (제 집 기준)
(집집마다 색깔이 다를 수도 있으니
정확히 확인한 후 설치하시길 바랍니다.!!)

명칭 잘 구분해두기!



전선에 구분 스티커 붙이기!


-----
5. 사진을 찍었으면 그 사진에 따라
전원선(활선)과 전등선을
커넥터로 아까와 같은 방법으로 각각 잘 연결해줍니다.



5.1 연결 후 잠시 차단기 전원을 올려서
잘 작동하는지 확인합니다.
만약 잘 안켜진다면, 연결 상태 등
다시한 번 점검해보세요.




6. 잘 연결 되었음을 확인했다면

1 커넥터와 연결한 스위치를 벽에 밀어 넣고, 

2 긴 나사로 매립 박스에 고정시킵니다.

3,3-1 고정이 되었다면, 안커버를 씌운 후
짧은 나사로 고정해줍니다.






7. 겉커버를 덮어주면 스위치 설치는 끝입니다.



-----
기기와 스마트싱스 연동

이제 본체 설치는 끝이 났고,
이제 스마트싱스와 연결을 해보겠습니다.

먼저 기기의 스위치를 5초이상 눌러서
페어링 모드로 들어가주고,




스마트싱스 기기추가에 들어가서 주변검색을 해주면,
(허브가 여러개면 허브를 선택해주고)
자동으로 스위치 드라이버를 잡아서
연결까지 무사히 해줍니다👍
(Work With SmartThings 지원 기기 답게
스무스하게 잘 연결되네요~)



IF, 만약 자동으로 잡히지 않는 경우,
아래와 같이 해보세요.

(기기추가 - 제휴사 기기 - aqara - 스위치/조광기 선택 - aqara 스마트 조명 스위치 (2구, 중성선 불필요) 선택 후 (허브선택) - 기기 검색 후 연결)



+ 또한 설명서에 있는 QR코드로도 연결가능합니다!



-------
그렇게 스위치가 연결이 되었으면,
기기편집에 들어가 이름도 지어주고


컨트롤 쉽게 & 보기 편하게
조명 그룹도 만들어 줍니다.





Tip!💡
각 스위치의 원래 용도에 맞게 간단히 지어주는게

나중에 음성으로 컨트롤하거나 루틴을 만들 때

쉽게 알아보고 사용할 수 있어요~


이제 연결까지 다 완료했으면,
마지막으로 아카라 2구 스위치 (중성선x)를
보다 스마트하게 사용할 수 있는
루틴들을 몇 개 만들어 보았습니다.


-------
루틴

#1 멀티 스위치에 연동해서 사용! (멀리서도 간편히~)

예전에 소개했던 지그비 멀티스위치에다가
스위치를 컨트롤 할 수 있게
버튼에 할당을 해주었습니다.


-한 스위치만 껐다가 켜기, 전체 소등 기능 만들기



버튼으로 조작할 수 있게 만들어 두니
클릭 만으로 바로바로 끌 수 있어서
만족스러웠네요😉


참고하면 좋은 글📎 지그비 스위치 루틴 만들기


------

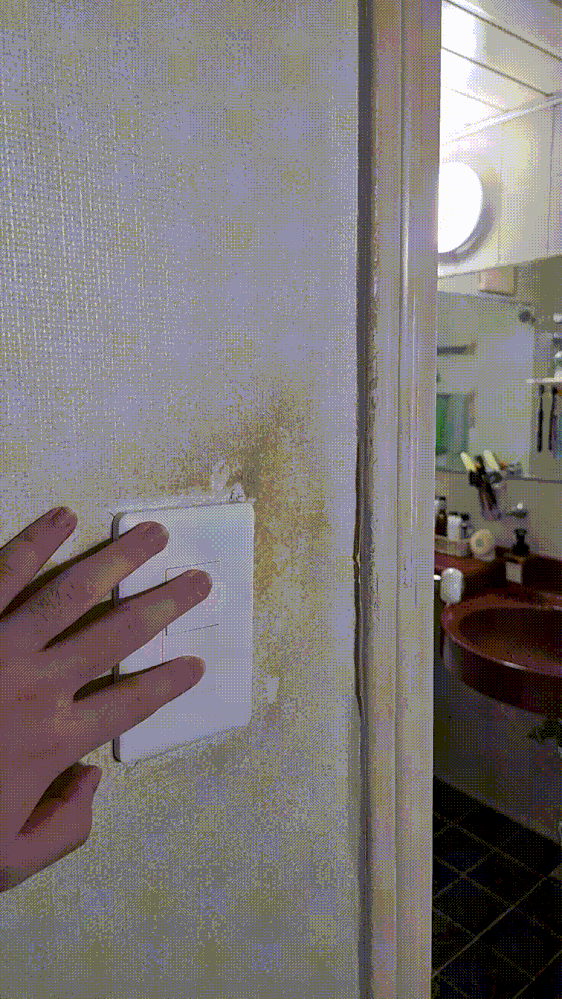

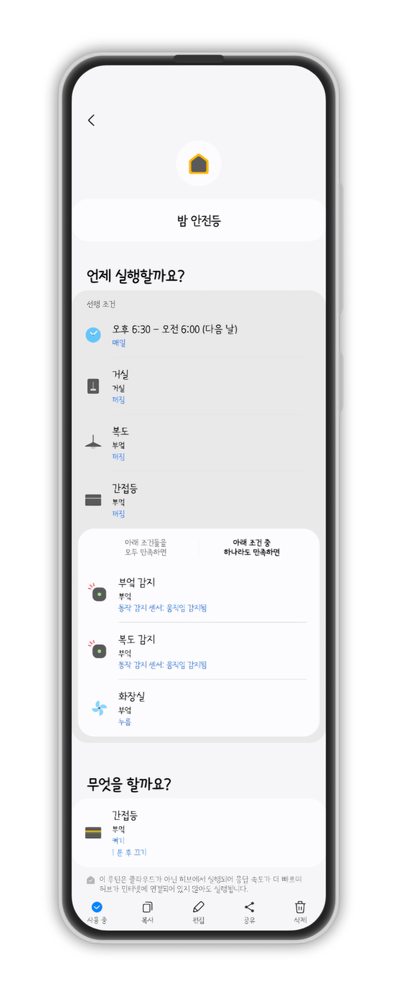

#2 간접등과 연동해서 사용하기!

지난번에 만든 간접등과 같이 연동해서
특정시간에 화장실 스위치를 누르면,
일정시간(1분) 동안 켜지다가 꺼지게 해서
밤길 안 어둡게 만들었습니다.



확실히 지그비 장치들끼리 자동화를 만들어두니
안정성있게 사용할 수 있어서 만족스러웠습니다.
추후에는 재실 센서와 연동해서 강화해봐야겠네요.😉

함께 참고하면 좋은글📎

-----
마무리


지금까지 아카라 2구 스위치 (중성선x)를 설치해보고
루틴들을 만들어 봤습니다.

설치하는 과정이 기존에 DIY하던거에 비해
전선을 연결하는 과정을 거치는등 쉽진 않았지만,
고생한만큼 활용도가 높아서 좋았습니다.

유일하게 가격이 단점이긴 하지만,
(삼성 공홈기준 62,000원)
그래도 스마트 기능이 들어간거나 난연소재, 마감등
나름대로 신경 써준부분이 많아서
많이 아쉽지는 않았습니다.

한가지 아쉬운 점이라면,
스마트싱스에 정식으로 연결되는 기기임에도 불구하고
박스 어디에도 스마트싱스에 바로 연결가능하다는 문구가 인쇄되어있지 않은 점입니다. (WWST 로고)

이후에 출시되는 제품에는 이러한 부분이 인쇄되어서
나왔으면 하는 바람입니다.
(찾아보니 플러그 제품에는 인쇄가 되어있더라고요)

추후에 또다른 지그비 스위치의 설치&활용기로
돌아오겠습니다~

감사합니다😁

p.s 편집하는데 글이 계속 틀어져서 수정하느라 고생 좀 했네요 😂
