Definisi dan Prinsip OIS
- Apa Itu OIS?
Optical Image Stabilization (OIS) adalah salah satu teknologi utama untuk stabilisasi gambar, di samping Digital Image Stabilization (DIS) dan Electrical Image Stabilization (EIS).
Memotret dalam kondisi cahaya redup membutuhkan kecepatan shutter rendah untuk menangkap cahaya lebih banyak. Tapi, foto kamu bisa jadi blur karena tangan tidak stabil atau bergetar. Di sinilah peran stabilisasi gambar, yaitu untuk membantu kamu mendapatkan gambar yang tajam dan stabil.
- Prinsip OIS

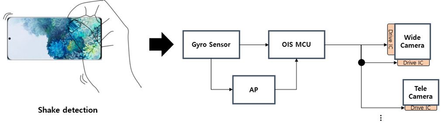

Diagram di atas adalah gambaran sederhana tentang cara kerja OIS. Ketika kamu mengambil foto atau video, sensor giroskop ponsel kamu mengirimkan data tentang besarnya getaran ke Micro Controller Unit (MCU).
MCU mengirimkan sinyal target ke Driver IC untuk menggerakkan lensa atau sensor ke arah yang berlawanan dengan kemiringan.
Driver IC kemudian menggunakan sinyal target untuk menginfokan aktuator dalam modul agar menggerakkan atau memiringkan lensa dan/atau sensor untuk mengimbangi getaran.
Mari kita lihat sistem OIS dan struktur kamera Galaxy.
- Jenis-Jenis OIS
Jenis-jenis OIS dikategorikan berdasarkan objek yang bergerak dan cara bergeraknya. Begini cara kerjanya.
- Lens Shift OIS: Memperbaiki ketidakstabilan dengan menggerakkan lensa ke arah yang berlawanan dengan kemiringan getaran.
- Sensor Shift OIS: Memperbaiki ketidakstabilan dengan menggerakkan sensor ke arah yang berlawanan dengan kemiringan getaran
- Module Tilt OIS: Memperbaiki ketidakstabilan dengan memiringkan lensa dan sensor ke arah yang berlawanan dengan kemiringan getaran
OIS di Kamera Galaxy
Mari kita lihat sistem OIS dan struktur kamera Galaxy.
Sistem OIS Galaxy
- Sensor Gyro
Sensor gyro yang digunakan dalam ponsel adalah jenis sensor MEMS yang dibuat dalam rangkaian proses semikonduktor. Sensor ini berdaya rendah dan berukuran kecil, sehingga optimal untuk penggunaan seluler. Sensor gyro mengumpulkan hingga 6.600 kali data skenario getaran setiap detik dan memberikan informasi ini ke AP atau MCU OIS.
- Operasi OIS (OIS MCU)
Chip driver OIS di modul kamera mengoperasikan lensa atau prisma berdasarkan informasi ketidakstabilan dari sensor gyro.
Kamera sudut lebar pada model Galaxy saat ini menggunakan Lens Shift OIS, di mana lensa bergerak secara horizontal. Ada peningkatan stabilitas sinyal gambar dengan melabuhkan sensor gambar, dan OIS juga menjadi berkinerja tinggi dan ultra-compact.
Kamera zoom terlipat, di mana jalur optik dapat dibengkokkan untuk meminimalkan "benjolan kamera", menggunakan Prism Tilt OIS yang memutar prisma untuk memperbaiki ketidakstabilan.
- Koreksi OIS dalam Video (VDIS+OIS)
Video memerlukan stabilisasi 30–120 frame per detik secara berkelanjutan. Jadi, stabilisasi OIS juga didukung oleh Video Digital Image Stabilization (VDIS) untuk mencapai kualitas gambar yang jauh lebih baik.
Structure Modul Kamera Galaxy OIS
- Sumber Aktuator OIS
Galaxy menggunakan aktuator Voice Coil Motor (VCM), yang memungkinkan respons sangat cepat dan tingkat kebebasan desain yang tinggi.
Metode VCM menerapkan gaya Lorentz dari medan magnet dan kawat penghantar menggunakan magnet dan kumparan.
Arah gaya aktuator ditentukan dengan membalikkan arah arus sesuai Aturan Tangan Kiri Fleming. Hal ini memungkinkan Galaxy mengoperasikan driver OIS pada 30.000 kali per detik (30 kHz) secara real-time.
- Struktur Aktuator OIS
Lensa perlu dioperasikan dalam tiga arah, yaitu sumbu X, Y, dan Z (AF, Auto Focus) dan menghindari rotasi apa pun. Kamera Galaxy menggunakan sesuatu yang disebut "ball guide" untuk melakukan hal ini.
Hal ini menghasilkan pergeseran yang tepat, yang bahkan tidak memungkinkan kemiringan 0,2 derajat ketika sumbu X serta Y dan AF dari OIS sedang digunakan.
Jenis desain ball guide ini memiliki struktur yang sangat stabil dan sangat kaku. Hanya Samsung yang memiliki hak paten atas teknologi ini.
Terkadang saat memegang dan menggoyang ponsel, mungkin kamu mendengar suara laras lensa bertabrakan dengan aktuator.
Gerakan ini tidak memengaruhi kinerja sama sekali, tetapi Galaxy telah menerapkan elastomer peredam kejut yang lebih lembut pada bagian-bagian yang rentan terhadap tabrakan untuk menghindari suara apa pun saat berkontak.
CamCyclopedia Index - Samsung Members
Kamu juga bisa akses CamCyclopedia kapan pun dengan masuk ke Komunitas -> Kategori (app) -> CamCyclopedia -> “CamCyclopedia Index”.
Catatan
[1] Teknologi OIS hanya tersedia di beberapa model dan kamera tertentu seperti kamera Ultra-wide, tele, dan lainya dari Galaxy S22.
