Membuat Model 3D Dengan Galaxy Note 9
Hai Members!
Pada kesempatan kali ini saya mau berbagi sedikit tutorial yang lumayan panjang namun seru untuk diikuti jika memang members suka sama Pemodelan 3 Dimensi!
Yang dibutuhin:
- Galaxy milik members sendiri, kalau pinjem juga boleh si…
- Laptop/PC yang bisa diinstal software ini
- Agisoft Metashape/Photoscan Pro *versi berapa aja dan pake demo mode aja ya, mahal soalnya :’)
(disclaimer: saya belum expert di bidang ini tapi iseng coba saja terus kalau ada members yang lebih jago boleh ikut sharing juga dong hehe)
Tahapan yang akan dilalui secara singkat kurang lebih seperti ini:
- Persiapan
- Pengambilan Gambar
- Pengolahan Model 3 Dimensi
- Hasil Model 3 Dimensi
Cus langsung kita mulai aja ya members ke tahapan pertama yaitu:
1. PERSIAPAN
Pada tahapan ini members harus tentukan dulu objek yang mau dibuat model 3 dimensinya, usahakan objeknya tidak terlalu kecil atau terlalu besar ya! Nanti repot sendiri haha, lalu kalau bisa jangan objek yang shiny atau reflektif permukaannya. Hal itu bisa bikin proses pembentukan model 3d kacau balau.
Saya memakai motor matic berwarna hitam untuk jadi objek karena ukurannya yang cukupan bagi saya dan tidak shiny beibeh (kecuali spoinnya).
Setelah itu pastikan tempat pengambilan gambar luas ya members, paling tidak bisa memutari objek secara 360 derajat. Nanti saat pengambilan gambar kalua bisa members ga Cuma muterin objeknya sekali ya, paling ngga tiga kali biar oke oce detailnya dapet!
2. PENGAMBILAN GAMBAR
Nah! Udah siap kan nih ambil gambar? Galaxynya udah disiapain ya? Objek udah ditaru di tengah” ya members! Sekarang ambil gambar dengan settingan di kamera auto aja dulu gapapa (sebenarnya lebih bagus kalo mode manual, tapi nanti members cape sendiri kalo pake manual fokus) setiap satu putaran kalau bisa ambil kurang lebih 60 gambar ya!
Untuk resolusi pakai 12MP aja cukup kok, biar ga makan memori banyak juga hehe.
Usahakan dapat angle bawah, tengah dan atas pada setiap 1 ringnya/putarannya jadi gini deh biar enak:
*Putaran pertama ambil angle sedang 60 foto (objek ada di tengah frame foto)*
*Putaran kedua ambil angle rendah 60 foto (objek ada agak di atas frame foto)*
*Putaran ketiga ambil angle tinggi 60 foto (objek ada agak di bawah frame foto)*
*ga harus total 180 foto kok, total 60 juga oke asal semua ke-cover, secapeknya aja dulu deh soalnya makin banyak makin bagus, tapi nanti pas proses juga akan makin lama! saya sendiri cuma 131 foto hehehe #eh
3.PENGOLAHAN MODEL 3 DIMENSI
Saat ini merupakan tahapan intinya nih members! Pertama yang harus dilakuin adalah import / pindahin hasil foto kita tadi ke PC / Laptop yang members siapkan untuk mengolah dan sudah terinstal aplikasi Agisoft tadi yaa! Setelah itu mari kita buka softwarenya.
*disclaimer lagi aplikasi pengolahan model 3d gacuma agisoft, ada banyak lainnya tetapi saya sudah terbiasa dengan ini jadi saya bikin tutorialnya pake ini
Cus langsung bisa diikutin pelan-pelan ya members:
1. Add New Chunk, tahap ini dilakukan pada workspace yang sudah terbentuk dengan cara klik kanan pada workspace lalu pilih add new berfungsi untuk tempat mengimpor potongan-potongan foto untuk dilakukan proses lebih lanjut.
2. Add Photos, saatnya mengimpor sejumlah 131 foto yang sudah diakuisisi oleh kamera ke dalam Metashape dengan cara klik kanan pada add chunk > add > add photos maka akan muncul direktori data dimana tempat kita menyimpan foto lalu pilih semua foto dan klik open.
3. Align Photos, merupakan tahapan pengikatan antar nilai titik piksel yang sama dari setiap fotosehingga akan mengetahui posisi kamera berada di mana dengan cara klik kanan pada chunk lalu pilih opsi process > align photos.

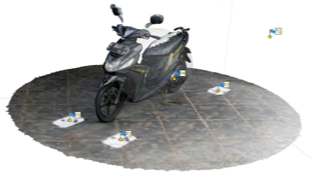

Habis diklik Ok maka akan berproses dan hasilnya akan seperti gambar di bawah ini:
4. Build Dense Cloud, tahapan ini dilakukan dengan cara klik kanan pada chunk setelah itu pilih process > build dense cloud lalu akan muncul tampilan pengaturan pembuatan dense cloud. Penulis memilih kualitas medium dalam pembentukannya dan menonaktifkan depth filtering.
Waktu yang dibutuhkan untuk pembentukan dense cloud relatif cukup lama dari kamera Samsung Note9 memerlukan waktu 6 jam 26 menit dengan hasil seperti gambar berikut:
5. Build Mesh dilakukan untuk mengikat titik-titik tie points yang terbentuk dari proses build dense cloud lalu menutupnya sehingga terbentuk model 3 dimensi yang utuh, caranya adalah dengan cara klik kanan pada chunk lalu pilih process>build mesh.
Parameter atau pengaturan yang penulis pilih untuk pembuatan mesh yaitu dengan source data atau sumber data dari dense cloud lalu tipe permukaan atau surface type merupakan arbitrary (3D dan untuk face count penulis memilih medium.

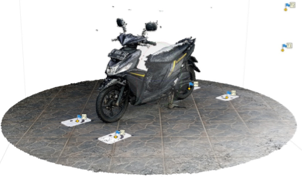

Hasil dari pemrosesan ini dapat dilihat pada gambar di bawah ini dengan lama waktu 4 menit 14 detik untuk dari Samsung Note 9.
6. Build Texture dilakukan pada proses akhir dalam pembuatan model 3 dimensi dengan cara klik kanan pada chunk lalu process > build texture seperti gambar di bawah ini.
Setelah itu maka akan muncul tampilan untuk pengaturan proses build texture, saya piilih texture type generic lalu untuk pengaturan source data atau sumber data pembuatan tekstur dari image atau foto aslinya, sedangkan pada pilihan mapping mode memilih generic dan terakhir pada blending mode memilih pengaturan dasar aja ya members!.
Pada pengaturan lebih lanjut penulis mengaktifkan hole filling yang berfungsi untuk menambal kekosongan dari mesh yang sudah terbentuk menggunakan nilai piksel yang sesuai dan sudah terikat dari masing-masing foto.
4. HASIL MODEL 3 DIMENSI
Sekian tutorial singkat dari saya ya members, masih banyak kesalahan dan detail yang luput untuk dibahas dalam pemprosesan karena jika dijabarkan semua di sini pasti sangat kepanjangan threadnya, semoga members bisa coba juga di rumah masing-masing dan sharing hasilnya di sini :)
Salam,
Abdullah Syariff
2022
